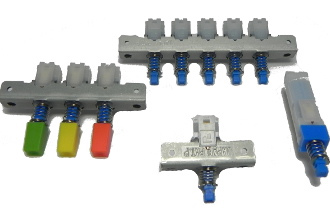

2.0mmストロークホリゾンタルタイプ 多連

多回路及び多連も可能なホリゾンタルタイプ

  • 2キーから10キーまで各ピッチで組立可能

  • 2回路、4回路、6回路 在庫対応品

  • つまみ各色標準在庫

仕様書をダウンロード

特長
  • ストローク2mm、多回路及び多連可能なホリゾンタルタイプ

  • レバーの高さは、プリント基板受面より5.0mm

  • 2キーから5キーで各回路組合せ可能

用途
  • 音響機器、オーディオミキサ、など各種電子機器のモード切換用

キー数とキーピッチ対応表

グレー部のキー数とキーピッチの組み合わせは対応できません。
下記対応表をご覧の上、ご注文いただきますようお願いいたします。

  キー数(L)
キーピッチ 2 3 4 5 6 7 8 9 10 11 12
7.5

27.5

35

42.5

50

57.5

65

72.5

80

87.5

95

102.5

10

30

40

50

60

70

80

90

100

110

120

130

12.5

32.5

45

57.5

70

82.5

95

107.5

120

132.5

145

157.5

15

35

50

65

80

95

110

125

140

155

170

185

17.5

37.5

55

72.5

90

107.5

125

142.5

160

177.5

195

212.5

20

40

60

80

100

120

140

160

180

200

220

240

キーピッチ(P) キー数(L)
7.5

7

10

7.5

12.5

7

15

7

17.5

7

20

7.5

  キー数(L)
キーピッチ 2 3 4 5 6 7 8 9 10 11 12
7.5

21.5

29

36.5

44

51.5

59

66.5

74

81.5

89

96.5

10

25

35

45

55

65

75

85

95

105

115

125

12.5

26.5

39

51.5

64

76.5

89

101.5

114

126.5

139

151.5

15

29

44

59

74

89

04

119

134

149

164

179

17.5

31.5

49

66.5

84

101.5

119

136.5

154

171.5

189

206.5

20

35

55

75

95

115

135

155

175

195

215

235

概略仕様

キー数

2〜12

キーピッチ(mm)

7.5, 10, 12.5, 15, 17.5, 20

回路数

0, 2, 4, 6

動作の種類

ロックレリーズ(連動)
セルフロック(単動)
ノンロック(モーメンタリ)
リセット

端子形状

※プリント配線用

切換タイミング

ショーティング
ノンショーティング

※※定格(最大)

0.1A 30V DC

接触抵抗

20m Ω以下

作動力

0、2回路
4回路
6回路

1.7 ±1N
2.3 ±1N
3 ±1N

寿命

無負荷

10,000回

負荷

10,000回(0.1A 30V DC)

※多連の場合、両端のスイッチ端子も全てプリント端子です。
※※ご使用上の注意を参照下さい

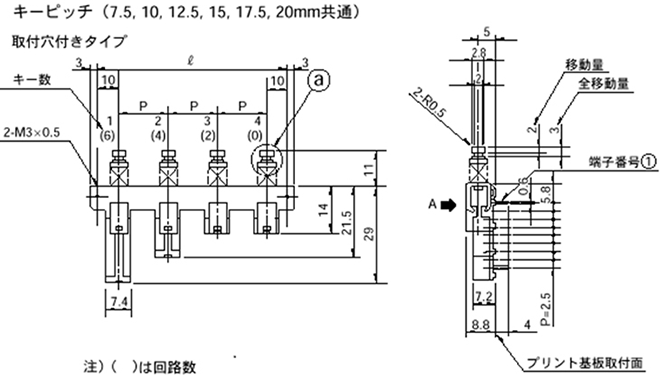

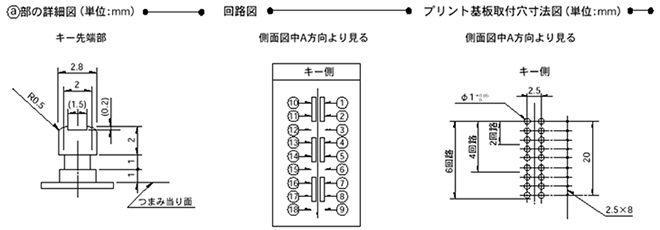

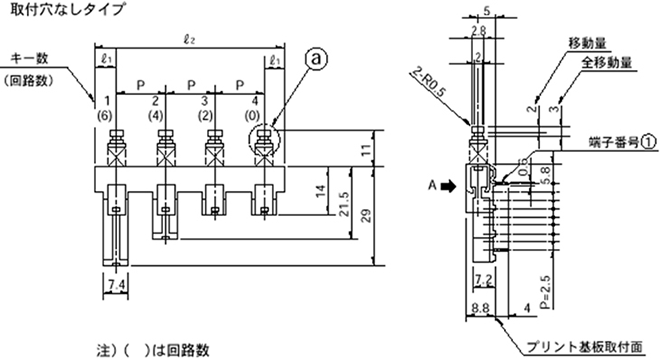

外形図(単位:mm)

  キー数(L)
キーピッチ 2 3 4 5 6 7 8 9 10 11 12
7.5

27.5

35

42.5

50

57.5

65

72.5

80

87.5

95

102.5

10

30

40

50

60

70

80

90

100

110

120

130

12.5

32.5

45

57.5

70

82.5

95

107.5

120

132.5

145

157.5

15

35

50

65

80

95

110

125

140

155

170

185

17.5

37.5

55

72.5

90

107.5

125

142.5

160

177.5

195

212.5

20

40

60

80

100

120

140

160

180

200

220

240

キーピッチ(P) キー数(L)
7.5

7

10

7.5

12.5

7

15

7

17.5

7

20

7.5

  キー数(L)
キーピッチ 2 3 4 5 6 7 8 9 10 11 12
7.5

21.5

29

36.5

44

51.5

59

66.5

74

81.5

89

96.5

10

25

35

45

55

65

75

85

95

105

115

125

12.5

26.5

39

51.5

64

76.5

89

101.5

114

126.5

139

151.5

15

29

44

59

74

89

04

119

134

149

164

179

17.5

31.5

49

66.5

84

101.5

119

136.5

154

171.5

189

206.5

20

35

55

75

95

115

135

155

175

195

215

235

共通仕様

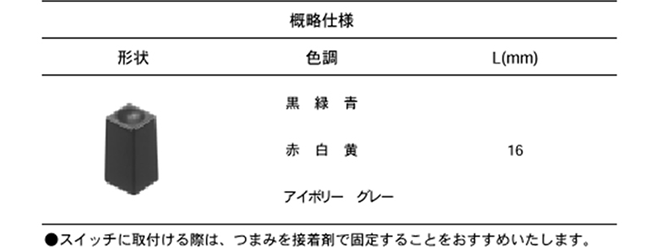

つまみ

ご利用上の注意

価格(単価)

回路数 1キーあたりの税込単価

0、2回路

184円

4回路

216円

6回路

281円

付属品 税込単価

つまみ

108円

送料

864円(一律)
